منتوج وصف

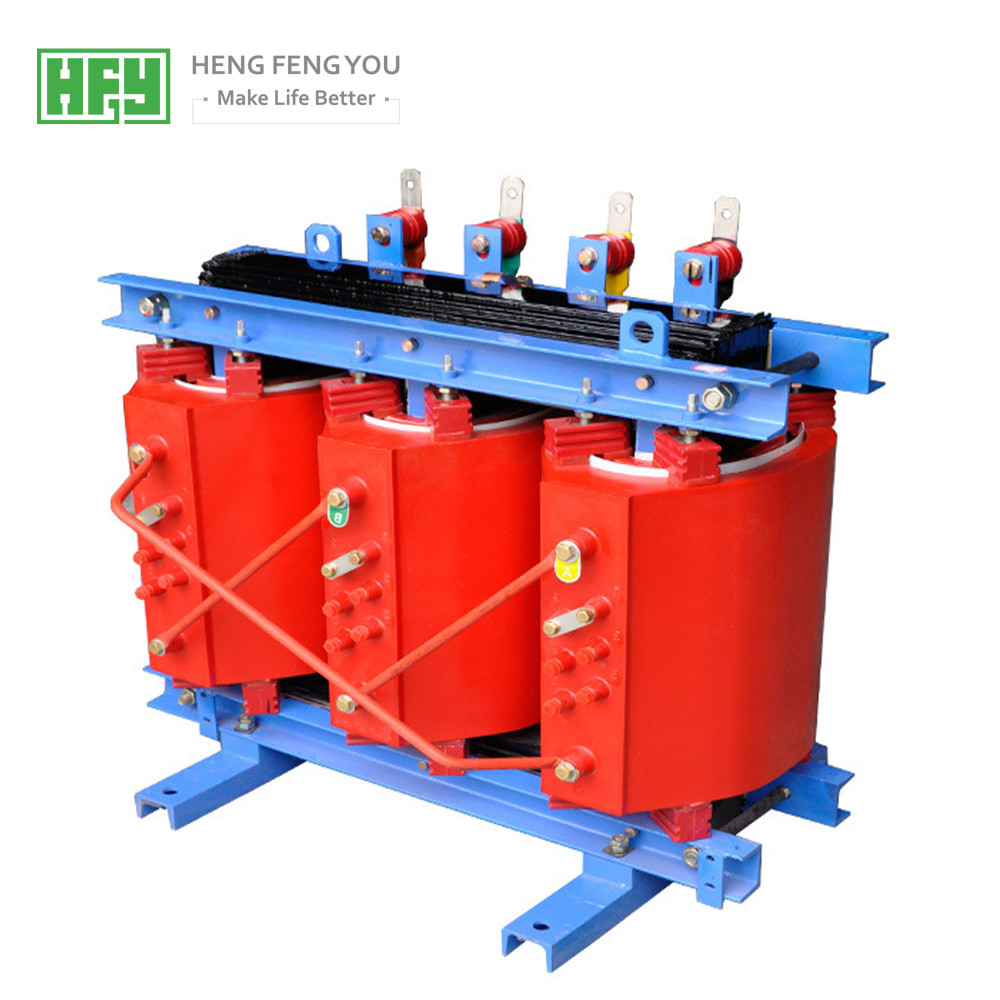

الحماية من الحرائق والانفجارات 11 / 0.4kv محول الطاقة الكهربائية من النوع الجاف 2000KVA تردد 50/60 هرتز
مقدمة المنتج
المحولات الجافة من نوع راتنجات الايبوكسي Scb10 هي منتج ترقية لـ scb9تتميز منتجات سلسلة Scb10 بقوة ميكانيكية عالية ، وقوة كهربائية عالية ، وقوة مقاومة عالية للحرارة ، وخسارة منخفضة ، وضوضاء منخفضة ، وتفريغ جزئي منخفض.لذا فإن المحولات من النوع الجاف scb10 هي منتجات حماية البيئة لجيل جديد من تحديث شبكة الطاقة الحضرية وهو المنتج الرئيسي في سوق المحولات الحالية.إنها مناسبة بشكل خاص للمراكز التجارية ، والمطارات ، والمباني العالية ، والمصنع الكيميائي ، ومحطة الطاقة النووية ، والسفن ، والأماكن الهامة الأخرى التي تتطلب الوقاية من الحرائق ، ومقاومة الانفجار والرطوبة.
·السمات الهيكلية
1. قلب الحديد مصنوع من صفائح فولاذية من السليكون المدلفن على البارد عالية الجودة ، السطح معالج بشكل خاص براتنج واقي ، وتم اعتماد هيكل تصفيح التماس المائل بالكامل.
2. ملف الجهد المنخفض عبارة عن هيكل لف رقائق مصنوع من رقائق فولاذية عالية الجودة.ملف الجهد العالي عبارة عن هيكل طبقة يتكون من تقنية صب الإيبوكسي الفراغي.انخفاض التفريغ الجزئي في كتالوج المنتجات المماثلة ؛
3 يتميز هذا النموذج بقوة ميكانيكية عالية ، ومقاومة قوية للدائرة القصيرة ، ومقاومة جيدة للأتربة ، وأداء مضاد للقاذورات.عمر الخدمة أطول من المحولات الجافة الأخرى.
4. الغلاف الفولاذي المقاوم للصدأ للمنتج متين ويمكن أن يوفر حماية أفضل للأجزاء المكهربة للمحول.يعمل بشكل جيد في الهواء الطلق.
5. مع الأداء الممتاز في مقاومة الرطوبة والتآكل ، المنتج آمن ، مقاوم للحريق ، وخالي من التلوث.إنها مناسبة بشكل خاص للعمل في ظروف بيئية قاسية للغاية ويمكن إعادة تشغيلها بدون معالجة جافة بعد الإغلاق.
6. أداء تبديد الحرارة الجيد وقدرة التحميل الزائد القوية تمكنه من العمل بقدرة أعلى عند تبريد الهواء القسري.
·شروط الخدمة
1. يجب ألا تزيد درجة حرارة الهواء المحيط القصوى عن 40 درجة مئوية ، ويجب ألا تقل درجة الحرارة الدنيا عن - 15 درجة مئوية ؛
2. يجب ألا يتجاوز الارتفاع 1000 متر.إذا تم استخدام محولات ومكونات منخفضة الجهد مخصصة بشكل خاص ، يمكن أن يصل الارتفاع إلى 4000 متر ؛
3. الميل الرأسي لا يزيد عن 5 ° ، ولا يوجد اهتزازات وتأثيرات عنيفة ؛
4. لا تزيد رطوبة الهواء عن 90٪ (+ 25 ℃) ؛
5. لا يوجد غاز وغبار موصل سيؤثر بشكل خطير على عزل المحولات ، ولا يوجد خطر انفجار وتآكل للمكونات الكهربائية ؛
6. يجب ألا تتجاوز سرعة الرياح الخارجية 35 م / ث.
7. إذا تجاوزت شروط الخدمة ما سبق ، فإن شركتنا قادرة على الإنتاج وفقًا لمتطلبات العميل.
10 / 0.4kV المعلمات التقنية لمحول النوع الجاف (المستوى الثاني من كفاءة الطاقة)
مصنفة
الاهلية
(كيلو فولت أمبير) |
تركيبة الجهد |
متصل
تسمية المجموعة |
عدم التحميل
خسارة (W) |
خسارة الحمل (W) |
عدم التحميل
تيار(٪) |
دفاع
الجهد االكهربى (٪) |
يبدو
قوة
المستوى (ديسيبل) |
الحجم الخارجي
(L xwxh) |
مجموع
وزن
(كلغ) |
متوسط
الجهد (كيلو فولت) |
صنبور
نطاق، مجموعة |
قليل
الجهد (كيلو فولت) |
| 130 درجة مئوية (ب) |
155 درجة مئوية (فهرنهايت) |
180 درجة مئوية (ح) |
| 100 درجة مئوية |
120 درجة مئوية |
145 درجة مئوية |
| 30 |
6
6.3
6.6
10
10.5
11 |
± 2 × 2.5
± 5 |
0.4 |
دين 11 |
150 |
670 |
710 |
760 |
0.6 |
4.0 |
57 |
900 × 900 × 800 |
300 |
| 50 |
215 |
940 |
1000 |
1070 |
0.6 |
955 × 900 × 900 |
350 |
| 80 |
295 |
1290 |
1380 |
1480 |
0.6 |
58 |
٩٨٥ × ٩٥٠ × ٩٦٠ |
400 |
| 100 |
320 |
1480 |
1570 |
1690 |
0.6 |
1035 × 1250 × 980 |
450 |
| 125 |
375 |
1740 |
1850 |
1980 |
0.6 |
59 |
1060 × 1280 × 1000 |
500 |
| 160 |
430 |
2000 |
2130 |
2280 |
0.6 |
1120 × 1320 × 1050 |
680 |
| 200 |
495 |
2370 |
2530 |
2710 |
0.5 |
60 |
1135 × 1330 × 1105 |
770 |
| 250 |
575 |
2590 |
2760 |
2960 |
0.5 |
1170 × 1330 × 1165 |
900 |
| 315 |
705 |
3270 |
3470 |
3730 |
0.5 |
62 |
1185 × 1360 × 1225 |
1010 |
| 400 |
785 |
3750 |
3990 |
4280 |
0.4 |
1210 × 1380 × 1300 |
1205 |
| 500 |
930 |
4590 |
4880 |
5230 |
0.4 |
63 |
1245x1400x1380 |
1400 |
| 630 |
1070 |
5530 |
5880 |
6290 |
0.4 |
63 |
1295 × 1410 × 1355 |
1515 |
| 1040 |
5610 |
5960 |
6400 |
0.3 |
6.0 |
63 |
1295 × 1410 × 1355 |
1515 |
| 800 |
1210 |
6550 |
6960 |
7460 |
0.3 |
65 |
1375 × 1450 × 1480 |
1880 |
| 1000 |
1410 |
7650 |
8130 |
8760 |
0.3 |
1430 × 1480 × 1525 |
2170 |
| 1250 |
1670 |
9100 |
9690 |
10300 |
0.25 |
67 |
1480 × 1500 × 1570 |
2525 |
| 1600 |
1960 |
11000 |
11700 |
12500 |
0.25 |
1500 × 1520 × 1710 |
2980 |
| 2000 |
2440 |
13600 |
14400 |
15500 |
0.20 |
69 |
1570 × 1550 × 1735 |
3480 |
| 2500 |
2880 |
16100 |
17100 |
18400 |
0.20 |
1625 × 1600 × 1825 |
4080 |
| 1600 |
1960 |
12200 |
12900 |
13900 |
0.25 |
8.0 |
67 |
1500 × 1520 × 1710 |
2980 |
| 2000 |
2440 |
15000 |
15900 |
17100 |
0.20 |
69 |
1570 × 1550 × 1735 |
3480 |
| 2500 |
2880 |
17700 |
18800 |
20200 |
0.20 |
1625 × 1600 × 1825 |
4080 |
ملاحظة: نظرًا للمنتجات التي يتم تحديثها باستمرار ، فإن حجم الشكل ووزن المنتج في الجدول سيحدث بعض التغييرات ، يرجى الرجوع إلى تقديم مخطط حجم المظهر عند الطلب.
· تعليمات الطلب:
1. توفر احتياجات العميل المعلمات الرئيسية للمحول (جهد الدخل والإخراج ، السعة ، الخسارة ، إلخ.)
2. متطلبات العملاء الأخرى
