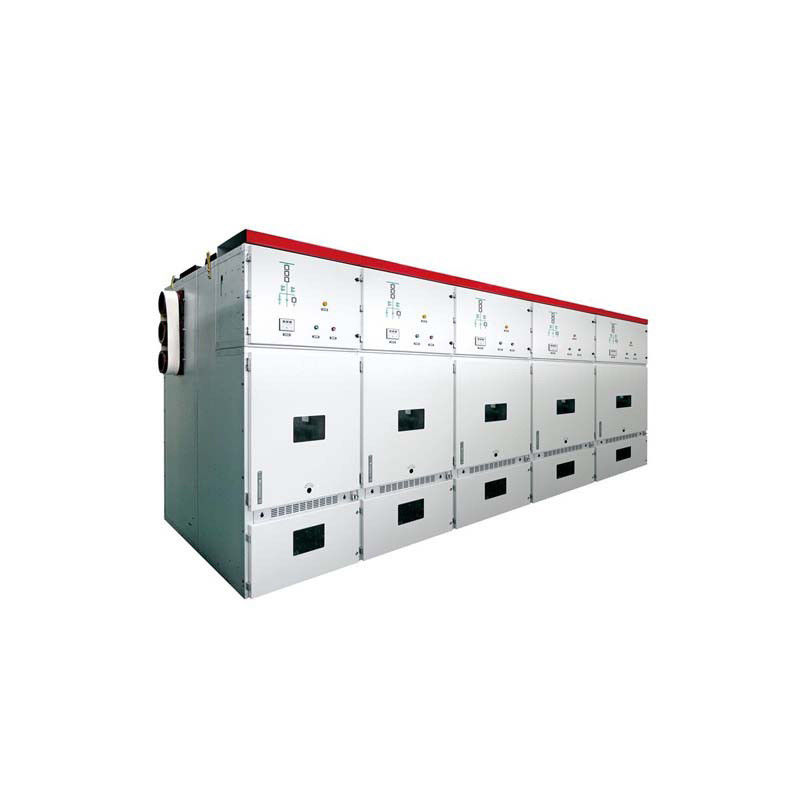

لوحة مفاتيح كهربائية قابلة للإزالة ذات غلاف معدني KYN61 لوحة توزيع الطاقة عالية الجهد

منتوج وصف

لوحة مفاتيح كهربائية قابلة للإزالة ذات غلاف معدني KYN61 لوحة توزيع الطاقة عالية الجهد

Kyn61-40.5 (Z) نوع خزانة تبديل مغلقة معدنية مفتوحة من النوع المدرع (يشار إليها فيما يلي بخزانة التبديل) عبارة عن وحدة توزيع كاملة داخلية بجهد 40.5 كيلو فولت تيار متردد بثلاث مراحل. وشركات التعدين لتلقي وتوزيع الكهرباء باستخدام وظائف التحكم والحماية والمراقبة في الدائرة ، ولكن يمكن استخدامها أيضًا في العمليات المتكررة.

تتوافق مجموعة المفاتيح مع GB / t11022-1999 و gb3906-2006 و DL 404-1997.

السمات الهيكلية

1. هيكل الخزانة يعتمد الهيكل المجمع ، وقاطع الدائرة الكهربائية يعتمد هيكل أرضي عربة اليد.

2. مُجهزة بنوع جديد من قاطع الدائرة الفراغية المعزول المركب مع قابلية تبديل جيدة واستبدال بسيط.

3. آلية دفع صامولة لولبية مثبتة في إطار السيارة ، والتي يمكنها بسهولة تحريك عربة اليد ومنع تلف هيكل الدفع بسبب التشغيل غير السليم ؛

4. يمكن تنفيذ جميع العمليات في حالة إغلاق باب الخزانة ؛

5. التعشيق بين المفتاح الرئيسي وعربة اليد وباب خزانة التبديل يستخدم القفل الميكانيكي الإلزامي لتلبية وظيفة "الدفاع الخمسة" ؛

6. غرفة الكابلات مليئة بالمساحة لتوصيل العديد من الكابلات

7. مفتاح التأريض السريع مستخدم للتأريض و ماس كهربائى.

8. حماية الضميمة فئة IP3X ، باب مقصورة عربة اليد مفتوح ، فئة الحماية IP2X ؛

9. المنتج يتوافق مع gb3906-1991.dl 404-1997 ويعتمد المعيار الدولي IEC-298 كمرجع.

شروط الاستخدام

1. درجة حرارة الهواء المحيط: -15 درجة مئوية ~ + 40 درجة مئوية ؛

2. الارتفاع: 2000 متر وتحت ؛

3. ظروف الرطوبة: المعدل اليومي لا يزيد عن 95٪ ، والمتوسط ​​اليومي لضغط بخار الماء لا يزيد عن 2.2kpa ؛ المتوسط ​​الشهري لا يزيد عن 90٪ ، والمتوسط ​​الشهري لضغط بخار الماء لا يزيد من 1.8 كيلو باسكال.

4. شدة الزلزال: لا تزيد عن 8 درجات.

5. لا توجد أماكن تلوث واضحة مثل الغازات المسببة للتآكل أو القابلة للاحتراق.

6. في حالة تجاوز شروط الاستخدام العادية المذكورة أعلاه ، يجوز للمستخدم التفاوض مع الشركة.

تعليمات الطلب

1. رسم تخطيطي للدائرة الرئيسية أو الرسم التخطيطي الكهربائي

2. الترتيب والتخطيط

3. نموذج ومواصفات وكمية المكونات الرئيسية.

4. طريقة الأسلاك الواردة والصادرة ومواصفات الكابلات ، إلخ

5. إذا كان اتصال الحافلة مطلوبًا بين الأجهزة ، فيجب توفير اتصال الحافلة والارتفاع من الأرض.

6. متطلبات ترتيب أخرى
