سعر الدرج الجهد المنخفض للمفاتيح القابلة للسحب التبديل مجلس الوزراء المفاتيح الكهربائية المصنعين الصين

منتوج وصف

سعر الدرج الجهد المنخفض للمفاتيح القابلة للسحب التبديل مجلس الوزراء المفاتيح الكهربائية المصنعين الصين

وصف المنتج

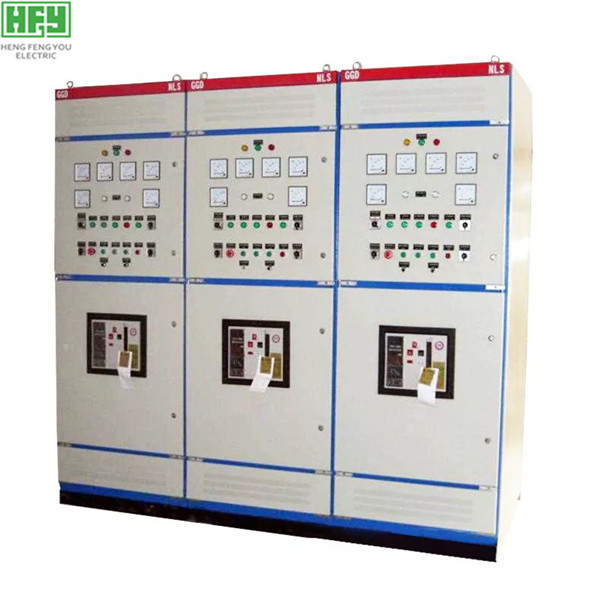

خزانة توزيع الجهد المنخفض GGD ac مناسبة لمستخدمي الطاقة مثل محطات الطاقة والمحطات الفرعية والمؤسسات الصناعية والتعدين إلى تيار متردد 50 هرتز ، جهد العمل المقنن 380 فولت ، نظام توزيع الطاقة الحالي 5000A العامل المقدر ، مثل تحويل الطاقة ومعدات توزيع الطاقة والإضاءة والطاقة ، التوزيع والتحكم.

يتميز المنتج بخصائص قدرة كسر عالية ، واستقرار ديناميكي وحراري جيد ، ونظام كهربائي مرن ، وتركيبة مريحة ، وإمكانية عملية قوية ، وهيكل جديد ودرجة حماية عالية.يمكن استخدامه كبديل لمجموعة المفاتيح الكهربائية ذات الجهد المنخفض.

خزانة توزيع الجهد المنخفض GGD AC تتوافق مع IEC439 "مجموعة المفاتيح الكهربائية ذات الجهد المنخفض ومعدات التحكم" ، GB7251 "المفاتيح الكهربائية ذات الجهد المنخفض" وغيرها من المعايير

السمات الهيكلية

1. الغلاف ملحوم محليًا ومُجمَّع من الفولاذ المشكل على البارد 8MF. فتحات التركيب مرتبة حسب الوحدات E = 20mm و E = 100mm على الإطار لتحسين عالمية تجميع المنتج. الألواح والحواجز مصنوعة من البارد المستورد ورقة ملفوفة واعتماد التخليل ، الفوسفات ، الرش الكهروستاتيكي ، عملية التآكل ، المعالجة الداخلية للخزانة باستخدام عملية الجلفنة بالغمس الساخن ، من أجل تعزيز التهوية وتبديد الحرارة ، يحتوي الجزء السفلي والعلوي من الخزانة على فتحات تهوية وتبديد الحرارة ، وأسلاك فولاذية غطاء مانع للتسرب لمنع الحيوانات الصغيرة من الدخول ، لسهولة الرفع ، تم تجهيز الزوايا الأربع العلوية للخزانة بحلقات ، مع مراعاة استخدام مخرج الكابلات ، في الجزء السفلي من الخزانة ، قم بفتح الفتحة ، والاستعداد لمواجهة البناء متطلبات حجم الرسم من جلود خط الأكمام.

2. عند تصميم خزانة GGD ، يتم مراعاة مشكلة تبديد الحرارة في تشغيل الخزانة بشكل كامل. هناك عدد مختلف من فتحات المشتت الحراري في طرفي الخزانة ، عندما ترتفع الحرارة المكونات الكهربائية في الخزانة ، من خلال الطرف العلوي لتفريغ فتحة الخزان ، والرياح الباردة باستمرار من الطرف السفلي من فتحة الخزان تكملة في الخزانة ، اجعل جسم الخزانة المختوم من الأسفل إلى الأعلى لتشكيل قناة تهوية طبيعية ، لتحقيق الغرض من الحرارة.

3 ، GGD ark وفقًا لمتطلبات تصميم نمذجة المنتجات الصناعية الحديثة ، الطريقة التي تستخدم نسبة القسم الذهبي لتصميم مظهر جسم الخزانة وحجم التجزئة لكل جزء ، جميل وسهل ، الوجه جديد. والإطار المراد ربطهما معًا ، التثبيت ، التفكيك مناسبًا ، مكان الطي للباب مضمن في شريط نموذج مطاطي على شكل تل ، الشريط المرصع بين الباب والإطار عند إغلاق الباب له حد ضغط معين ، يمكن أن يمنع الباب والخزانة تصادم الجسم بشكل مباشر ، كما رفعت فئة الحماية للباب ، حيث يتم توصيل باب الجهاز المجهز بمكونات كهربائية بالإطار بخيوط متعددة من النحاس الناعم ، ويتم استخدام براغي معقودة لتوصيل أجزاء التثبيت والإطار في الخزانة.تشكل الخزانة بأكملها دائرة حماية تأريض كاملة.

شروط الاستخدام

1. يجب ألا تزيد درجة حرارة الهواء المحيط عن + 40 درجة مئوية ولا تقل عن -5 درجة مئوية ، ويجب ألا يزيد متوسط ​​درجة الحرارة خلال 24 ساعة عن + 35 درجة مئوية.

2. التركيب والاستخدام الداخلي ، يجب ألا يتجاوز ارتفاع موقع الاستخدام 2000 متر.

3. يجب ألا تتجاوز الرطوبة النسبية للهواء المحيط 5٪ عندما تكون أعلى درجة حرارة + 40 ℃ ، ويجب السماح لها بالحصول على رطوبة نسبية كبيرة عند درجة حرارة منخفضة. (على سبيل المثال ، 90٪ عند + 20 ℃) ​​التأثير من التكثيف العرضي بسبب التغيرات في درجات الحرارة يجب أن يؤخذ في الاعتبار.

4. يجب ألا يزيد ميل الجهاز مع المستوى الرأسي عن 5٪.

5. يجب تركيب الجهاز في مكان خالٍ من الاهتزازات والصدمات العنيفة ، وفي مكان ليس بالقوة الكافية لإحداث تآكل في المكونات الكهربائية.
